主要零件材料

序號NO.	零件名稱	材質
		不銹鋼	碳鋼
1	閥體	不銹鋼CF8M	碳鋼WCB
2	密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
3	閥蓋	不銹鋼CF8M	碳鋼WCB
4	球體	不銹鋼SS316	不銹鋼SS304
5	閥桿	不銹鋼SS316	不銹鋼SS316
6	螺母	不銹鋼SS304	FCD45
7	墊圈	不銹鋼SS304	FCD45
8	手柄套	塑料	塑料
9	手柄	不銹鋼SS304	不銹鋼SS304
10	閥桿螺母	不銹鋼SS304	B7
11	墊圈	不銹鋼SS304	不銹鋼SS304
12	填料壓蓋螺母	不銹鋼SS304	FCD45
13	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
14	止推墊圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
15	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
16	螺栓	不銹鋼SS304	B8

主要尺寸

單位：mm

SIZE	1/4"	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"	21/2"	3"	4"
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	68	68	72	85	90	112	120	145	185	215	270
H	50	50	60	64	71	78	86	95	130	148	173
E	100	100	130	130	165	165	190	190	250	250	280
F	14.1	17.6	21.8	27.5	34.7	43.0	49.0	61.5	77.0	90.0	115.2
P	10	10	10	13	13	16	16	18	18	20	20
重量WT（g）	400	405	640	890	1160	2195	2940	4865	7000	10700	19350

     電動法蘭球閥Q941Y/W-16P/25P/40P/R/RL
     http://www.nigvj.cn/goods/show-30870.html
     氣動法蘭球閥Q641F-16C/25/40P/R/RL
     http://www.nigvj.cn/goods/show-30793.html
     鑄鋼法蘭球閥Q41F-16C/25/40/64/100
     http://www.nigvj.cn/goods/show-31095.html
     彈性座封閘閥Z945X-10Q/Z945X-16Q
     http://www.nigvj.cn/goods/show-37588.html
     固定球閥Q347F-16C/25/40/64/100P/RL
     http://www.nigvj.cn/goods/show-30685.html
     電磁式煤氣安全切斷閥DMF-0.1
     http://www.nigvj.cn/goods/show-30543.html

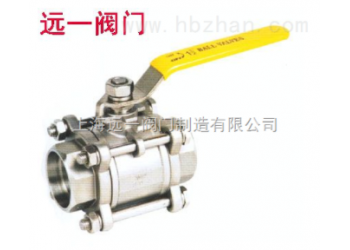

不銹鋼三片式承插焊球閥Q61F-16P/R/RL由遠一閥門有限公司提供，該企業負責不銹鋼三片式承插焊球閥Q61F-16P/R/RL的真實性、準確性和合法性。本站對此不承擔任何保證責任。
