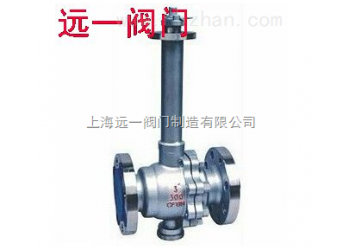

低溫球閥產品介紹:
低溫閥門有二種閥蓋設計形式。*種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片 （31 6夾柔性石墨制造）密封。客戶有特殊要求時也可采用金屬環(huán)連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用全焊逶連接。閘閘、截止閥、球閥都可設計成低溫閥。為了能在-196℃（320oF）的低溫下使用，一般將閥門設計成加長式閥蓋。
低溫球閥設計結構與特征：
符合 API602，MSS-SP-118和BS6364。檢驗與測試按API598，標記按MSS-SP-25。
采用以下結構
全徑或縮徑
自定心壓板壓套式
螺栓連接纏繞墊片密封式閥蓋和螺紋連接全焊密封式閥蓋
整體式上密封座
閥座帶有壓力平衡孔（用于閘閥、球閥）
承插端符合 ASME B16.11 Socketweld ends to ASME B16.11
螺紋端符合 （NPT）ANSI/AMME B1.20.1
客戶要求特殊延長長度
客戶要求的軟密封截止閥
客戶要求的PTFE填料PTFE
客戶要求的特殊低溫測試
明桿支架型（OS&Y）
標準材質明細表：
|
序號 |
零件名稱 |
CS to ASTM |
SS to ASTM |
||
|
Type A352 LF2 |
Type A352 LF3 |
Type F304（L） |
Type F304（L） |
||
|
1.2 |
閥體 /閥蓋 |
type A352 LF2 |
Type A352 LF3 |
TypeF304（L） |
A182 F304（L） |
|
3 |
等長雙頭螺栓 |
A193L7+鍍鎘 |
A193 B8 |
A193 B8 |
A193 B8M |
|
4 |
螺母 |
A193L7+鍍鎘 |
A194 8 |
A194 8 |
A194 8M |
|
5.8 |
密封圈、墊片 |
RTFE+Cu粉/尼龍1010/PPL |
|||
|
6 |
球體 |
A182 F304 |
A182 F304（L） |
A182 F304（L） |
A182 F31 6（L） |
|
7 |
閥桿 |
A182 F304 |
A182 F304（L） |
A182 F304（L） |
A182 F3l 6（L） |
|
9-10 |
止推片、填料 |
RTFE+Cu粉/尼龍1010/PPL，碳素纖維 |
|||
|
11 |
壓蓋 |
A105 |
A351 CF8 |
||
|
12 |
定位片 |
A182 F321 |
|||
|
13 |
扁螺母 |
A193L7+鍍鎘 |
A194 8 |
A194 8 |
A194 8 |
|
14 |
內六角螺栓 |
A193L7+鍍鎘 |
A193 B8 |
A193 B8 |
A193 B8 |
|
15 |
手柄 |
Q325A |
|||
|
適用溫度 |
≥ -40℃ |
≥ -101℃ |
≥-196℃ |
||
尺寸（mm）和重量（kg）：
|
DN |
Inch |
L |
d |
Ll |
D |
D1 |
H |
W |
|
15 |
1/2 |
92 |
13 |
9.6 |
36 |
21.8 |
230 |
160 |
|
20 |
3/4 |
111 |
18 |
12.7 |
42 |
27.3 |
260 |
220 |
|
25 |
1 |
127 |
23 |
12.7 |
52 |
33.8 |
280 |
220 |
|
32 |
11/4 |
140 |
28 |
12.7 |
60 |
42.6 |
290 |
250 |
|
40 |
11/2 |
152 |
35 |
12.7 |
68 |
48.7 |
320 |
300 |
|
50 |
2 |
178 |
45 |
15.9 |
80 |
61.2 |
340 |
350 |
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶內件代號決定。 As=合金鋼：ss=不銹鋼
