QHS型管道涂層劃痕深度測量儀 電工套管涂層劃痕深度測量儀

一、產品簡介：

QHS型管道涂層劃痕深度測量儀是依據SY/T 4113—2007《防腐涂層的耐劃傷試驗方法》標準中對儀器的要求設計制造的。QHS型管道涂層劃痕深度測量儀結構簡單，操作方便，適用于在試驗室測量管道涂層劃痕的深度。

二、技術參數:

1、千分表量程：0mm～1mm；精度：0.001mm

2、千分表升降高度：0mm～100mm

3、試驗室涂覆試樣規格：100mm×100mm×（≥）6mm

4、管段試樣規格：100mm×50mmm×（≥）3mm

5、測量厚度：0mm～1mm

6、底盤尺寸：225mm×200mm

三、主要結構：

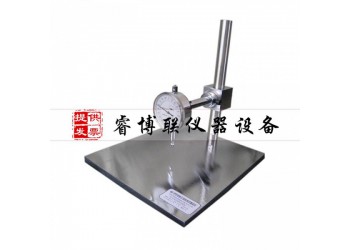

該測量儀主要由千分表、卡頭、立柱、立柱鎖緊手柄、支架、內六角圓柱頭螺釘、底板等組成。

四、工作原理：

試樣放置在地板上，用千分表的測頭測量管道試樣涂層表面與劃痕底部之間的距離即為管道涂層劃痕的深度。

五、使用方法：

1、準備被測試樣

a、按照SY/T4113-2007標準第4.2條規定，準備試驗室涂覆試驗三件，每件做三條劃痕。

b、或按照SY/T4113-2007標準第4.3條規定，準備管段試樣九件，每件做一條劃痕。

2、被測試樣應符合SY/T4113-2007標準第5條和第6條規定。

3、調整千分表的測桿與底板上平面垂直，其方法是將兩個內六角圓柱頭螺釘適量松開后，用肉眼從千分表前方和側方觀察測桿的垂直情況，然后根據具體情況分別前后調整千分表和左、右轉動千分表以達到其垂直的目的，垂直調整完畢應立即將兩個內六角圓柱頭螺釘分別鎖緊（注：每次使用測量儀前都應檢查千分表測桿與底板的垂直度以保證測試結果的準確度）。

4、調節測量儀的零點，其方法是：清楚被測試樣表面上松散的涂層后，將試樣放在天津華銀儀器生產的測量儀的底板上，涂層面朝上。根據試樣情況適當調整千分表的高度，并用立柱鎖緊手柄將其鎖住在該位置，然后移動試樣，將千分表測頭放置在測量點一側的未被破壞的區域，將千分表的刻度調整到0毫米處。

5、平穩地抬起測量頭，將被測試樣劃痕的測量點（注：以劃痕的中間點和距中間點兩側各25mm的兩點為測量點），平移到測頭下，然后放下測量頭并確保測頭底端落入劃痕的底部。

6、記錄各測量點的劃痕深度及所有劃痕深度的平均值。

7、重復上述步驟4至6測量其余試樣的劃痕深度。

劃痕深度以九條劃痕深度的測量平均值表示，劃痕深度準確到0.01mm。
