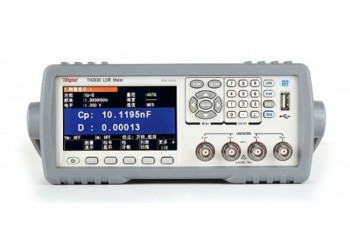

產品型號

TH2830

TH2832

顯示

4.3 TFT LCD顯示器480×272

基本測量準確度

LCRZ

0.05%

DCR

0.1%

測試信號頻率

20Hz-200kHz 步進10mHz

信號源輸出

30Ω、100Ω可選

AC測試信號電平

10mV—2Vrms

分辨率：10mV

準確度：10%x設定電壓+2mV

100μA—20mArms

分辨率：0.1mA

RDC測試信號電平

1V

5mV - 2V

DC偏置電壓源

------

0V—&plun; 5V分辨率：0.5mV, 準確度：1%x設定電壓+5mV

------

0mA—&plun;50mA分辨率：0.5μA

測試參數

L、C、R、|Z|、D、Q、|Y|、G、X、 θd、θr、RDC、Vm、Im，△%

DCR顯圍

0.00001 Ω－999.999MΩ

LCR參數顯圍

|Z|,R,X

0.00001Ω—   99.9999MΩ

|Y|, G, B

0.00001&mudash;   99.9999s

C

0.00001pF—9.99999F

L

0.00001μH—  99.9999kH

D

0.00001—  9.99999

Q

0.00001—  99999.9

θ(DEG)

-179.999&ordsh;   179.999?

θ(RAD)

-3.14159—   3.14159

Δ%

-999.999%—   999.999%

列表掃描

201點，掃描參數：   測試頻率、AC電壓、AC電流、DC BIAS電壓、DC BIAS電流

圖形掃描分析

------

測量速度

快速:12.5ms，中速:83ms，慢速:167ms

等效電路

串聯, 并聯

量程方式

自動, 保持

觸發方式

內部, 手動, 外部, 總線

平均次數

1－255

清零功能

開路, 短路, 負載

數算

直讀, ΔABS, Δ%

觸發時間設定

0－999s, 1ms步進

比較器功能

10檔分選，BIN1～BIN9、NG、AUX

檔計數功能

PASS、FAIL前面板顯示

存儲器

內部：100組儀器內置測試設定文件，201次測試結果，

USB存儲器：設定文件、GIF圖像、CSV數據文件

接口

控制接口

HANDLER

通訊接口

USB HOST、RS232C、RS485(選件)、GPIB(選件)

存儲器接口

USBDEVICE

上架體積（mm）

215(W)x88(H)x335(D)

外形體積（mm）

235(W)x105(H)x360(D)

重量

3.6kg
