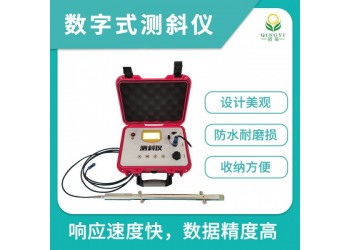

名稱

測斜監測儀，數字式測斜儀，電子測斜儀

產品概述

數字式測斜儀采用數字式傳感器作敏感元件的儀器，它廣泛應用于：深基坑開挖、地鐵地基、公路地基、擋土墻、壩體及山體滑坡等工程方面土體內部位移變化的監測, 它是一種必配的測量儀器, 它在工程的應用對及時掌握工程的質量以及保證工程的安全性發揮著積極的作用。整套儀器由；讀數儀、專用電纜、活動探頭、數據通訊和處理軟件等部分組成。

工作原理

在需要觀測的結構物體上埋設測斜管, 測斜管內徑上有兩組互成90°的導向槽，將測斜儀順導槽放入測斜管內，逐段一個基長(測點間距)進行測量。測量數據經計算即可描述出測斜管隨結構物變形的曲線，以此可計算出測斜管每個基長上的軸線與鉛垂線所成傾角的水平位移。

功能特點

性能優良：便攜式測斜儀以其耐久性，高精度和反應快速而贏得廣泛的贊譽。

可重復探測：為確保在各種測斜管上同樣可以探測，測斜儀探頭配備了堅固的輪架，密封的輪軸和特殊設計的測輪。

使用壽命長：探頭結構緊湊，允許通過小半徑曲線，安裝使用期限長。

計算機率定：每個測斜儀探頭都經過專門設計的計算機率定工作臺嚴格率定。

可靠的控制電纜：控制電纜非常耐用而且便于搬運，即使在低溫下也可以保持靈活耐用的特點。控制電纜還具有耐化學腐蝕及耐磨損的特性，并提供了極好的空間穩定性。柔韌的橡皮深度標記**可靠地硬化在電纜護套上。標記不會松散，也沒有會損壞電纜護套及導線的毛刺。

深度控制一致：滑輪裝置為推薦輔助設備，它有助于操作者完成統一的深度控制。只能單向活動的電纜夾具確保了探頭的位置一致。

系統的完整性：測斜儀系統包括高質量的測斜管、雙軸活動測斜探頭、便攜式記錄讀數裝置，圖表分析軟件和專用附件。

基本參數

測量范圍：±30°

分 辨 率：0.01mm/500mm

線    性：0.01%FS

重 復 性：0.02%FS

探頭精度：±0.02mm/500mm

溫度范圍：-25℃～+65℃

耐 水 壓：2.0MPa (200m水深)

抗 震 性：2000g

導輪間距：500mm

測頭尺寸：φ28×770mm

應用范圍

廣泛適用于土石壩、巖土邊坡、建筑基坑、堤防、地下建筑工程、港務工程、打樁等引起的土體內部水平位移的測量，穩定性好，重復性高等特點
