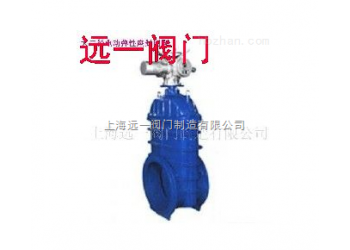

一、電動彈性座封閘閥產品概述

YQZ945X-10Q/YQZ945X-16Q軟密封電動閘閥采用的球墨鑄鐵或碳鋼鑄造而成，具有強度高、重量輕，幾何尺寸精確的特點，閘板具有互換的功能，加裝螺旋傘齒輪省力機構，一人可非常輕松自如地開關，也可根據用戶的要求加裝開閉指示柱，或電動、氣動執行機構。密封、防銹功能，安全可靠，使用壽命長。可立式臥式安裝，廣泛用于給排水系統、污水處理系統、市政建設及礦山、治金、電廠等行業。

二、YQZ945X-16Q軟密封電動閘閥主要零部件材料

名 稱	材 料
閥 體	灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼
閘 板	球 墨 鑄 鐵 外 覆 三 元 乙 丙 或  橡 膠
內 六 角 螺 栓	碳 化 處 理
密 封 圈	橡 膠
閥 蓋	灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼
閥 桿	不 銹 鋼
“O" 形 密 封 圈	橡 膠
止 推 軸 承	錫 青 銅
螺 栓	不 銹 鋼
壓 蓋	球 墨 鑄 鐵、鑄 鋼
防 塵 罩	橡 膠
手 輪 （傳 動 帽）	可 鍛 鑄 鐵

三、主要技術參數

公稱壓力：1.0～2.5MPa 　　　工作溫度：0～80℃　　　　　法蘭標準：GB/T 17241.6 GB9113

公稱通經：50～1200mm　　　　適用介質：水、油、氣等　　　試驗標準：GB13927 AP1598

四、主要外形連接尺寸

DN	500	600	700	800	900	1000	1200
L	457	508	660	720	780	840	960
H（手 輪）	1480	1665	2200	2800	2800	3000	3000
H（傘齒輪）	1650	1900	2350	2950	2950	3150	3150
H（電 動）	電動裝置可由用戶
