產品結構特點：

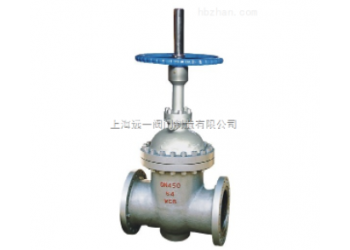

Z44F-10C/Z44F-16C雙閘板閘閥是一種結構新穎的閘閥產品，它具有啟閉力矩小、速度快、振動小、使用壽命長、操作安全可靠等特點，主要用于氣、液體輸送管道的切斷或泄放。
系列平行式雙閘閥結構特點為：
閥門采用兩塊互相平行的閘板及其楔緊裝置組成的密封結構取代傳統的楔式閘閥結構。
閥門密封機構各零件互相分離，即使在溫度變化時引起變形也仍能保證密封，且不會因高溫膨脹而使閘板擠住打不開。
閥門密封采用耐磨、耐腐蝕材料制成，延長了閥門的使用壽命。
在高溫、高壓情況下，進口一側閘板設計為可泄壓方式、防止由于溫度變化而引起的腔內壓力異常升高的現象，保證使用安全。
全封閉結構，防護性能好，可全天候使用。
產品主要參數
|
基本型號 |
（k）Z44WH（Y）、（K）Z544WH（Y）、（K）Z644WH（Y）、（K）Z744WH（Y）、（K）Z944WH（Y） |
|||
|
（k）Z64WH（Y）、（K）Z564WH（Y）、（K）Z664WH（Y）、（K）Z764WH（Y）、（K）Z964WH（Y） |
||||
|
壓力等級范圍 |
PN1.6～10.0MPa |
Class 150～600 |
||
|
通徑范圍 |
DN150～100mm |
2"～40" |
||
|
驅動方式 |
手輪驅動 |
齒輪動、氣動、液動、電動 |
||
|
適用范圍 |
Class 150～300（PN1.6～4.0） |
Class400（PN6.4） |
Class600 |
4"～36" （DN100～900mm） |
|
2"～6"（DN50～150mm） |
2"～4"（DN50～100mm） |
2"～3"（DN50～80mm） |
||
注：本公司可根據用戶要求提供產品。
產品性能規范
|
壓力等級
|
常溫試驗壓力（MPa） |
適用溫度 |
適用介質 |
||||||||
|
殼體體驗 |
左密封 |
右密封 |
低壓氣密封 |
普通型 |
抗硫型 |
||||||
|
公稱壓力（MPa）
|
1.6
|
2.4
|
1.76
|
1.76
|
0.6
|
-29～121℃ 或按用戶要求 |
石油、天然氣、水等非腐蝕性介質 |
含H2S、CO2的石油、天然氣、水等腐蝕性介質
|
|||
|
2.5
|
3.75
|
2.75
|
2.75
|
0.6
|
|||||||
|
4.0
|
6.0
|
4.4
|
4.4
|
0.6
|
|||||||
|
6.4
|
9.6
|
7.04
|
7.04
|
0.6
|
|||||||
|
10.0
|
15.0
|
11.0
|
11.0
|
0.6
|
|||||||
|
磅級（Lb）
|
150
|
3.0
|
2.2
|
2.2
|
0.6
|
||||||
|
300
|
7.5
|
5.5
|
5.5
|
0.6
|
|||||||
|
600
|
15.0
|
11.0
|
11.0
|
0.6
|
|||||||
產品采用標準
|
設計依據
|
GB
|
APl |
|
|
設計標準
|
JB/T5298
|
APl 6D |
|
|
結構長度
|
法蘭
|
GB/T 12221 |
APl 6D |
|
焊接 |
GB/T 15188.1
|
||
|
連接法蘭
|
GB/T9113 |
ASME B 16.5 |
|
|
對焊端
|
GB/T 12224
|
ASME B 16.25
|
|
|
試驗和檢驗
|
JB/T 9092
|
APl 6D |
|
注：閥門連接法蘭尺寸可根據用戶要求設計制造。
| 序號 |
零件名稱 |
材料 | |||
| 普通型 | 抗硫型 | ||||
| GB | ASTM | GB | ASTM | ||
| 1 | 閥體 | WCB | A216-WCB | WCB | A216-WCB |
| 2 | 閥板架 | WCB | A216-WCB | WCB | A216-WCB |
| 3 | 楔塊 | WCB+STL | A216-WCB+STL | WCB+STL | A216-WCB+STL |
| 4 | 閘板 | 25+STL | A105+STL | 1Cr18Ni9+STL | A276-304+STL |
| 5 | 閥座 | 25+STL | A105+STL | 1Cr18Ni9+STL | A276-304+STL |
| 6 | 閥桿 | 2Cr13 | A276-410 | 1Cr18Ni9 | A276-304 |
| 7 | 上密封座 | 1Cr13 | A276-410 | 1Cr18Ni9 | A276-304 |
| 8 | 填料 | 柔性石墨 | |||
| 9 |
填料壓套 |
2Cr13 | A276-410 | 2Cr13 | A276-402 |
| 10 | 填料壓蓋 | WCB | A276-WCB | WCB | A276-WCB |
| 11 | 指示針 | 1Cr13 | A276-410 | 1Cr13 | A276-410 |
| 12 | 墊片 |
柔性石墨+1Cr18Ni9 |
柔性石墨+304 |
柔性石墨+1Cr18Ni9 |
柔性石墨+304 |
| 13 | 閥蓋 | WCB | A216-WCB | WCB | A216-WCB |
| 14 | 螺柱 | 35CrMoA | A193-B7 | 35CrMoA | A193-B7 |
| 15 | 螺母 | 35 | A194-2H | 35 | A194-2H |
| 16 | 支架 | WCB | A216-WCB | WCB | A216-WCB |
| 17 | 閥桿螺母 | ZQA19-4 | C95500 | ZQA19-4 | C95500 |
| 18 | 壓蓋 | 25 | A105 | 25 | A105 |
| 19 | 手輪H | QT400-17 | A536-60-40-18 | QT400-17 | A536-60-40-18 |
| 20 | 指示罩 | 25 | A105 | 25 | A105 |
注:閥門主要零部件材質可根據實際工況條件或用戶特殊要求設計選用
