用途：

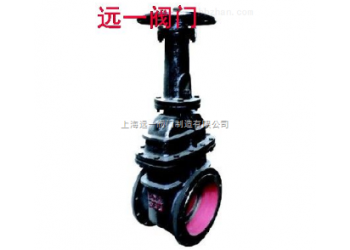

Z42W-2煤氣閘閥，驅動方式分為：手動Z42W-2、傘齒輪傳動Z542W-2、氣動Z642W-2、電動Z942W-2、電液動Z742W-2。適合介質為：高爐煤氣、焦爐煤氣、發生爐煤氣、水煤氣、油煤氣等各種污煤氣，及液化氣、天然氣、礦井瓦斯等潔凈煤氣。主要用于煤制氣、冶金、焦化等行業的制氣和城市煤氣輸配管網上。
暗桿閘閥的傳動螺紋位于體內部，在啟閉過程中，閥桿只做旋轉運動，閘板在閥體內升降，因此，閥門的高度尺寸小。暗桿閘閥，通常在閥蓋上方裝設啟閉位置指示器，以適用于船舶、管溝等空間較小和粉塵含量大的環境。
特點：
1、閥門底部設有排污箱，便于清掃污垢雜質，并可順利通過管道清掃器。
2、閥桿采用大導程式螺紋傳動，能實現快速啟閉。
3、采用磨擦助力極小、能自動潤滑、且耐煤氣和各種腐蝕氣體的高性能填料，操作靈活，密封可靠。
4、密封性能優良，操作中能自動鏟除密封面污垢，保持嚴密的密封。
5、流體阻力小。閘閥閥體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，因而流動阻力較小。
6、啟閉較省力。啟閉時閘板運動方向與介質流動方向相垂直。與截止閥相比，閘閥的啟閉較為省力。
7、介質流動方向一般不受限制。介質可從閘閥兩側任意方向流過，均能達到接通或截斷的目的。便于安裝，適用于介質的流動方向可能改變的管路中。

性能規范：

型號	公稱壓力 MPa	試驗壓力		工作溫度℃	適用介質
		強度（水）	密封（水）
Z42W	0.2	0.3	0.22	≤100	煤氣

主要零件材料:

零件名稱	材料
閥體	HT200灰鑄鐵
閥蓋	HT200灰鑄鐵
手輪	HT200灰鑄鐵
閥板	本體
閥桿	45*碳素鋼
填料	油浸石棉盤根

主要外形及連接尺寸：

公稱通徑 DN（mm）	主要結構尺寸（mm）									重量 （Kg）
	L	D	D1	D2	b	z--d	H	H1	Do
300	330	435	395	362	24	12—23	1220	1074	450	420
350	330	485	445	412	26	12—23	1380	1244	450	480
400	330	535	495	462	28	16—23	1540	1291	500	530
450	330	590	550	518	28	16—23	1680	1486	560	610
500	350	640	600	568	30	16---23	2030	1606	640	850
600	390	735	705	670	30	20---25	2380	1895	640	1200
700	430	860	810	775	32	24---25	2460
800	470	975	920	880	34	24---30	2660
900	510	1075	1020	980	36	24---30
1000	550	1175	1120	1080	36	28---30
