一、高負壓瓦斯采取器的用途
高負壓瓦斯采取器的型號為FW-2型，是用于抽放瓦斯管路系統，采集負壓狀態下瓦斯氣樣的專用工具。可與礦用孔板流量計配套使用，負壓狀態下抽取管路多支點的氣體，主要用于煤礦井下、冶金、化工、煉焦、煤氣站、隧道工程、環境保護及衛生部門，作快速測定現場環境中各種氣體濃度。
二、高負壓瓦斯采取器的主要技術參數：
取氣負壓： 0~-5Kpa
介質溫度 －10～100℃
取氣容積 126mmL
規格：280*50*70
重 量： 1.5Kg

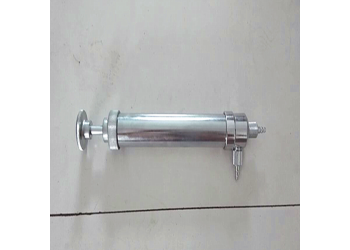

三、高負壓瓦斯采取器的結構：
本采取器有進氣接頭、接頭、膠塞閥、拉桿、活塞、氣筒及密封圈等部件組成。
四、高負壓瓦斯采取器使用方法
1． 采取氣樣前，應將采取器側面進氣接口與孔板流量計入口端測量嘴連接；頂端出氣接口與瓦斯檢定器連接。
2． 抽氣時，側面進氣接頭內的膠塞閥自動打開，高負壓瓦斯流入氣筒內。
3． 打氣時，應快速推動活塞，促使頂端出氣接頭內芯閥打開，側面進氣接頭內膠頭塞閥自動關閉，瓦斯流入到
高濃度瓦斯檢定器內，由此測得瓦斯濃度。
五、高負壓瓦斯采樣器使用注意事項
1． 使用前，檢查膠塞閥是否密封，若有破損漏氣，應及時更換。
2． 芯閥上乳膠管應與銅芯長度大致相等。
3． 活塞與氣筒定期用凡士林油涂抹，以防銹蝕。
六、工作原理
將采樣器與孔板流量計的測壓嘴連接好，兩手握緊采樣器的筒體，一手緩緩往外拉桿，使氣體從采樣器的進口流進氣筒內，抽到合適的量為止；再將采樣器的出口與檢驗設備或者密封袋連接，緩緩將氣筒內的氣體送入到對應的設備或密封袋中，即可完成工作，可反復使用。
七、工作原理
采樣前，先將進氣接頭與孔板流量計孔板上游的測量嘴接上，將出氣接頭與瓦斯檢定器（或取樣袋）連接，然后將平衡壓力接頭與瓦斯孔板流孔板下游連接；采氣樣時，首先拉動手柄，進氣接頭內的單向閥打開，管道內瓦斯被吸入氣筒內，而活塞后部的氣體則排至瓦斯管道中，起到平衡壓力作用，以減少漏氣，為此重復數次，即可將瓦斯樣采入瓦斯檢定器中。
