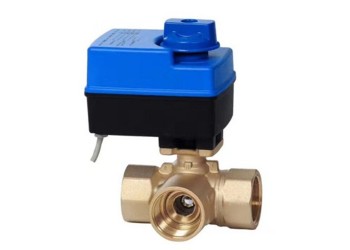

江森電動三通球閥
產品概述
電動三通球閥適用于暖通空調水系統的通斷控制、由電動驅動器和閥體兩部分組成。驅動器（執行器）采用同步電動驅動，動作穩定。內置限位接觸點，能使閥門全開或全關時斷電，閥體為黃銅鍛造。
主要技術參數
驅動電源：AC220V±10%，50/60HZ（AC24V可定制）
功率消耗：6VA（僅當閥門啟閉時）
電機類別：同步電機
動作時間：15S
引線長度：200mm
公稱壓力：1.6mpa
關閉壓差：＜0.4mpa
無泄漏：壓差＜0.4mpa
連接方式：管螺紋G
適用介質：冷、熱水或50%乙二醇液介質溫度：2-90℃
外形尺寸
二通閥
規格
主要尺寸
Kv（m?/h）
DN
內螺紋（G）
H
L
15
1/5
55
105
11
20
3/4
60
110
20
25
1
65
115
60
32
1-1/4
75
120
80
40
1-1/2
80
125
80
技術參數
名稱
口徑參數
球閥
L
H
Kv
三通電動球閥
1/2’’
DN15
13.5
58.5
141
9
3/4’’
DN20
17.5
67
145
14
1’’
DN25
24
85
157
25
三通閥體流向?yàn)?span>A端進水，B端出水或C端出水。
異常用情況
序號
異?，F(xiàn)象
原因
排除故障方法
01
開閥與關閥位置相反
接線錯誤
調換開閥線與關閥線
02
執行器不動作
線路錯誤線路燒壞
檢查電源及線路溫控器
執行器進水或電機損壞
更換執行器
03
螺紋連接處開裂
連接螺紋不匹配安裝不規范或用力過大
更換閥體
04
閥門不能全開或全關
管道雜物堵塞水質太差
清理管道雜渣或加裝前置過濾器
