一、氣動襯氟蝶閥產品概述：

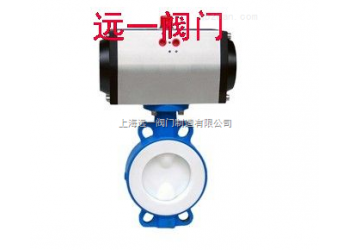

D671F46-10C/16C/P/R/RL氣動襯氟蝶閥是由氣動活塞式執行器及四氟密封蝶閥組成。適用于溫度≤200℃，有腐蝕性或潔凈度有一定要求工況，是在過流部件、閥體、蝶板、閥桿上采用襯里技術襯里較厚的高分子材料，防腐蝕性能優良,可適用于任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質，是化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用的理想產品。全襯聚四氟乙烯（F4）和聚全氟乙丙烯（F46）氟塑料襯里閥，具有耐腐蝕、無泄漏、壽命長等優點。適用于濃硫酸、鹽酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
二、產品特點：

1、體積小、重量輕、操作輕巧、便于安裝、維修。

2、密封性能優良可靠、零泄漏,使用壽命長。

3、流量特性趨于直線,調節性能*。

4、結構簡單,開關迅速,90°旋轉啟閉。

5、可代替閘閥、截止閥、旋塞閥、膠管閥及隔膜閥等各種閥門的使用。

6、可根據用戶要求配置氣動、電動裝置,滿足遙控和程控的需要。

7、更換零件襯里材質可適用于各種介質。

三、主要性能規范：

公稱通徑DN（mm）50-1800

公稱壓力PN（MPa）0.61.01.6

試驗壓力強度試驗0.91.52.4

密封試驗0.661.11.76

低壓氣密試驗0.60.60.6

適用介質空氣、水、污水、蒸氣、煤氣、油品等

四、主要外形尺寸：

公稱通徑DN（mm）5065801001251502002503003504004505006007008009001000

L9090100115130140150250270290310330350390430470500550

L143464956647071768392102113127154165190203216

H法蘭式637083105115137164206230248289320343413478525585640

對夾式637083105115137164206230248289320343413478525585640

n-φd4-184-188-188-188--2612-2616-2616-3020-3020-3320-3624-3624-3928-3928-42

H1根據所配執行機構而定

A根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同

D165185200220250285340405460520580640715840910102511251255

D112514516018021024029535541047052558565077084095010501170      電動法蘭球閥Q941Y/W-16P/25P/40P/R/RL
