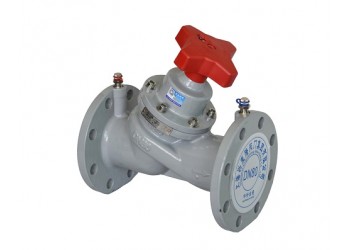

法蘭靜態平衡閥
產品簡介：
靜態平衡閥是一種具有特殊功能的新型節能型閥門。由于該閥上設有開啟數字顯示，數字鎖定裝置，可直觀調到任一位置，即用于流量測定的測壓小閥。
該閥主要應用于工業和民用建筑供暖管網系統。具有良好的流量特性，用它可以準確的調節壓降和流量，能夠合理分配流量，實現流量定量，可以有效地解決供熱（空調）系統中 存在的室溫冷熱不均問題。只要在各支路及用戶路口裝上適當規格的數字鎖定平衡閥，并用專用智能儀表進行一次性調試后鎖定，將系統的總水量控制在合理范圍內，從而克服了大流量，小溫差的不合理現象。
二、主要技術技能
|
型號 |
BSVP |
|
試驗壓力 |
1.5mpa 2.4mpa |
|
工作壓力 |
≤1.0mpa ≤1.6mpa |
|
工作溫度 |
≤80℃ |
|
適用介質 |
水 |
|
特性曲線 |
等百分比 |
|
安裝使用范圍 |
管網系統的主干，分支干，室內供水干管、分支立管及多臺鍋爐 |
三、結構及使用方法
結構采用斜杠，暗升降。由閥體、閥蓋、閥塞、手輪，數字顯示器，鎖定裝置和測試小閥組成，結構新穎，操作靈活，密封性好，其使用方法如下：
本閥門數顯窗在手輪上面，刻度盤對準數顯窗的數字，為每圈之小數（手輪上面之圓型盤為刻度盤）數顯窗2個并排，上面所示為開的圈數，例如DN50閥門，下面數顯窗顯示1時，其對準刻度盤上的數字為0，即可讀作2圈：當刻度盤上的數字為0，即可讀作2圈：當刻度盤上面的0對準數顯窗內的0時閥門為全關閉。
閥門鎖定時將鑰匙（專用）（鎖定裝置位）插入側面的螺栓，順時針方向鎖緊，即可鎖定：逆時針旋轉即為開啟。
閥門進出口兩端的小閥供連接測試儀使用。
設置
從手輪上可以讀出預設值。
從全開到全關的總圈數如下：
|
當0對0時閥門全關 |
||
|
DN50 |
0對4 |
8圈全開 |
|
DN65 |
0對4 |
8圈全開 |
|
DN80 |
0對5 |
10圈全開 |
|
DN100 |
0對6 |
12圈全開 |
|
DN125 |
0對6 |
12圈全開 |
|
DN150 |
0對6 |
12圈全開 |
|
DN200 |
0對8 |
16圈全開 |
|
DN250 |
0對8 |
16圈全開 |
|
DN300 |
0對9 |
20圈全開 |
|
DN350 |
0對9 |
24圈全開 |
|
DN400 |
0對9 |
24圈全開 |
四、主要材質及結構簡圖
|
部件名稱 |
材質名稱 |
|
閥體 |
QT450-10 |
|
閥蓋 |
QT450-10 |
|
閥瓣 |
QT450-10 |
|
閥桿 |
2Cr13 |
|
密封圈 |
EPDM |
|
DN40-DN125手輪 |
PA |
|
DN150-DN400手輪 |
QT450-10 |
點擊圖片查看原圖
