興麥隆氣動浮動球閥工作原理

產品概述

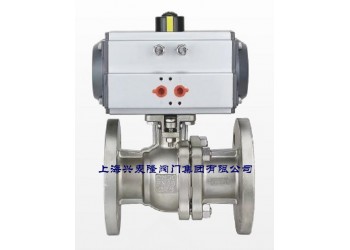

   Q641F氣動浮動球閥廣泛適用于天然氣、油品、化工、冶金、造紙、電力、礦業、印染、生物造藥、日用化工、食品飲料水處理及空氣處理等行業的流體自動控制或調節控制，與自動化氣動儀表配套使用。

產品性能規范
壓力等級 公稱壓力（MPa）
1.6 2.5 4.0 6.4 10.0
試驗壓力（MPa） 殼體試驗 2.4 3.75 6.0 9.6 15.0
密封試驗 1.78 2.75 4.4 7.04 11.0
氣密封試驗 0.6（MPa）
適用介質    水、蒸汽、油品、液化氣等
技術規范
設計依據 GB標準
設計標準 GB/T12237
結構長度 法蘭連接 GB/T12221
連接法蘭尺寸 GB/T9113、JB/T79
試驗和檢驗 JB/T9002
主要零件材質
序號 零件名稱 材質
C P R
1 右閥體 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
2 螺母 35 1Cr18Ni9Ti 1Cr18Ni9Ti
3 墊片 PTFE PTFE PTFE
4 螺柱 35 1Cr18Ni9Ti 1Cr18Ni9Ti
5 閥體 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
6 閥座 PTFE PTFE PTFE
7 球體 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12MO2Ti
8 閥桿 1Cr13 1Cr18Ni9Ti 1Cr18Ni12MO2Ti
9 墊片 PTFE PTFE PTFE
10 填料 PTFE PTFE PTFE
