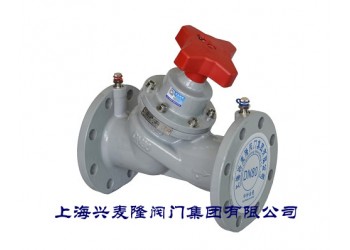

BSVP靜態平衡閥
產品概述
興麥隆BSVP系列靜態平衡閥是一種具有特殊功能的新型節能型閥門。由于該閥上設有開啟數字顯示，數字鎖定裝置，可直觀調到任一位置，即用于流量測定的測壓小閥。
該閥主要應用于工業和民用建筑供暖管網系統。具有良好的流量特性，用它可以準確的調節壓降和流量，能夠合理分配流量，實現流量定量，可以有效地解決供熱（空調）系統中 存在的室溫冷熱不均問題。只要在各支路及用戶路口裝上適當規格的數字鎖定平衡閥，并用專用智能儀表進行一次性調試后鎖定，將系統的總水量控制在合理范圍內，從而克服了大流量，小溫差的不合理現象。應用此閥門達到管網液體平衡和節約能源得到較好的效果，該產品是供熱系統中的理想產品。
|
型號 |
BSVP |
|
試驗壓力 |
1.5mpa 2.4mpa |
|
工作壓力 |
≤1.0mpa ≤1.6mpa |
|
工作溫度 |
≤80℃ |
|
適用介質 |
水 |
|
特性曲線 |
等百分比 |
|
安裝使用范圍 |
管網系統的主干，分支干，室內供水干管、分支立管及多臺鍋爐 |
|
設計和制造執行標準 |
BS7350-1990 |
|
法蘭連接制造執行標準 |
GB/T17241.6（整體鑄造法蘭） |
|
結構長度執行標準 |
GB/T12221 （金屬閥門結構長度） |
興麥隆閥門集團生產的靜態平衡閥是等百分比特性閥門，從曲線特性圖上可知給開度一個相等的變化率，則流量的變化率相等，其特點是開度大是流量大，開度小時測流量小，而工程中大都在流量大時應用，等百分比閥門恰恰適用這各要求，根據這一特點，可以自如的設置莫一流量（快開閥門的線形則不具備這種功能）而且當需要變化是，還能知道變化量，達到理想狀態。
主要零件材質
|
零件名稱 |
材質 |
|
閥體 |
QT450-10、WCB、304 |
|
閥蓋 |
QT450-10、WCB、304 |
|
閥瓣 |
QT450-10、WCB、304 |
|
閥桿 |
2Cr13、304 |
|
密封圈 |
EPDM |
|
DN40-DN125手輪 |
鍍絡鋼、不銹鋼 |
|
DN150-DN800手輪 |
PA |
主要外形尺寸
|
DN |
L |
H |
D |
D1 |
n-φd |
|
32 |
215 |
270 |
140 |
100 |
4-19 |
|
40 |
215 |
270 |
150 |
110 |
4-19 |
|
50 |
215 |
275 |
165 |
125 |
4-19 |
|
65 |
240 |
280 |
185 |
145 |
4-19 |
|
80 |
280 |
300 |
200 |
160 |
8-19 |
|
100 |
310 |
330 |
220 |
180 |
8-19 |
|
125 |
320 |
340 |
250 |
210 |
8-19 |
|
150 |
385 |
500 |
285 |
240 |
8-23 |
|
200 |
465 |
585 |
340 |
295 |
12-23 |
|
250 |
545 |
610 |
405 |
355 |
12-28 |
|
300 |
595 |
750 |
460 |
410 |
12-28 |
|
350 |
695 |
930 |
520 |
470 |
16-28 |
|
400 |
775 |
1010 |
580 |
525 |
16-31 |
