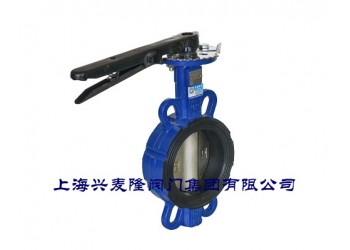

對夾式手柄蝶閥
產品概述：
手柄對夾式軟密封蝶閥通常用于溫度≤120℃，公稱壓力≤1.6mpa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截斷流體的作用。其主要特點為：
1. 設計新穎、合理，結構緊湊，重量輕，啟閉迅速。
2. 操作力矩小，操作方便，省力靈巧。
3. 可以任何位置安裝，維修方便。
4. 密封件可以更換，密封性能可靠，能夠達到雙向密封零泄露。
5. 密封材料具有耐老化、耐腐蝕、使用壽命長等特點。
主要零件材料
|
零件名稱 |
材料 |
可選材料 |
|
閥體 |
鑄鐵 |
球鐵/碳鋼 |
|
閥座 |
丁晴橡膠或三元乙丙橡膠 |
鋁青銅、不銹鋼 |
|
蝶板 |
球墨鑄鐵 |
自潤黃銅 |
|
下軸套 |
聚四氟乙烯 |
蒙乃爾 |
|
銷軸 |
316 |
不銹鋼、蒙乃爾 |
|
閥桿 |
2Cr13 |
氟丁橡膠、氟橡膠、聚四氟乙烯 |
主要外形連接尺寸(PN16)
|
公稱通徑 |
L |
A |
H |
HO |
WT(kg) |
|
50 |
43 |
267 |
80 |
161 |
4 |
|
65 |
46 |
267 |
89 |
175 |
6 |
|
80 |
46 |
267 |
95 |
181 |
6 |
|
100 |
52 |
267 |
114 |
200 |
8 |
|
125 |
56 |
313 |
127 |
213 |
9 |
|
150 |
56 |
313 |
139 |
226 |
12 |
|
200 |
60 |
359 |
175 |
260 |
19 |
