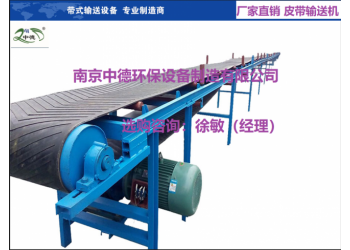

皮帶輸送機置于格柵除污機或污泥脫水機后,用于輸送柵渣和泥餅。
1．設備名稱與數量 DS型皮帶輸送機運行效果

設備型號	設備名稱	數量	單位	安裝位置
DS500×15	皮帶輸送機	1	臺
DS500×6-30°	皮帶輸送機	1	臺
DS600×18	皮帶輸送機	1	臺
DS600×9-26°	皮帶輸送機	1	臺

2．供貨范圍

裝配完整的皮帶輸送機
驅動裝置
輸送帶
張緊輪
槽型托棍、回程托棍、導向棍
機架
兩側擋板、掃清器
所有連接附件、地腳螺栓
其它
3．技術參數 DS型皮帶輸送機運行效果

項目	特性
設備型號	DS500×15	DS500×6	DS600×18	DS600×9
輸送渣量	4m3/h	3m3/h	5 m3/h	m3/h
皮帶寬	500mm	500mm	600mm	600Mm
輸送距離	15m	6m	18m	9m
輸送速度	1m/s	1m/s	1m/s	1m/s
皮帶輸送機高度	毫米	毫米	mm	mm
安裝角度	0°	30°	0°	26°
安裝場所	粗格柵后	粗格柵后
工作制	間歇運行	間歇運行
電源	380V，3相，50Hz	380V，3相，50Hz
控制要求	滿足現場手動、自動控制

4．技術描述

皮帶輸送機的設計、制造和安裝保證滿足現場使用要求,有高度的工作可靠性,盡可能少的維修工作量。
皮帶輸送機的結構形式為皮帶輸送，其結構設計保證物料流通，并帶有托水盆，無滲漏。
驅動裝置所有面的密封處無滲漏。
驅動裝置具有過載保護功能，應能滿足24小時連續運行。電機防護等級為IP55，絕緣等級為F。
驅動裝置設有防護罩，其結構形式便于維修檢查，并能滿足室外安裝的要求。
皮帶輸送機與格柵除污機聯動，現場設有手動控制開關。
5．主要零部件材料

部件	材料
皮帶	防酸防堿環形膠帶
電動滾筒	YWD型油浸式
兩側擋板	碳鋼防腐
所有連接附件、地腳螺栓	不銹鋼
機架	碳鋼防腐

6．抗腐蝕

賣方應根據買方提出的使用條件,所接觸的介質等情況對設備采取有效的噴涂措施。設備在噴涂之前,表面的鐵銹、油脂等臟物清除干凈。處理級別為Sa21/2。所有鋼結構進行噴鋅處理。
7．設備檢驗
每臺設備須經檢查試驗合格，并附有產品合格證和使用維護說明書方可出廠。在全部設備安裝完畢，我方進行現場測試，測試內容及測試結果滿足標書的各項技術要求，并得到買方工程師的認可。
