輸電線路故障診斷系統


一、產品描述：
輸配電線路在運行過程中，把電力傳輸到城市、農村各個角落，經常避免不了氣象條件和人為因素的干擾，特別是位于山區的線路，極易遭受雷擊、大風、覆冰打擊，帶來線路閃絡、跳閘事故，給電網系統帶來沖擊。為此我司（深圳特力康科技有限公司）自主研發了一款通過監測輸電線路情況，通過數據分析能夠分析出故障位置的設備裝置——輸電線路故障診斷系統，為電網效率、穩定的輸送提供科技保障。

二、工作原理：
輸電線路故障診斷系統主要由分布式故障指示器和系統通信終端主機構成，安裝于電力架空線路上，可監測線路的接地故障、短路故障、告警等信息傳輸，一旦線路出現短路等故障，故障指示器接地或技術人員也可設定選電流、溫度等遙測量檢測，通過無線4G網絡上傳到系統主站，架空通信終端主機接受故障指示器的信息，系統將使用數字化方式傳送給我們相關技術工作人員，能方便技術人員快速、準確、直觀地定位到故障點，以便故障得到及時的維護。該系統還可以實現控制故障指示器自動復位；可在線調整動作電流值、溫度預警值、故障指示器復位時間等功能。

三、產品功能：

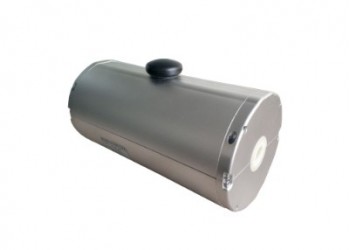

輸電線路故障智能診斷系統不同于傳統行波定位系統，其核心部件——分布式故障診斷裝置安裝于輸電線路導線上，可以實時捕捉故障瞬間的行波信號。其故障定位基本過程描述如下:
1.根據工頻故障電流確定故障區間。
2.在確定的故障區間實施行波準確定位。
3.對于復雜網絡結構的輸電線路，在分支點處可安裝分布式故障診斷裝置，將復雜網絡劃分為一些簡單的單線結構，之后仍采用上述方法:先利用工頻故障電流定位故障區間，再在故障區間內實施行波定位。
4.由于不同原因(雷擊、非雷擊等)引發的輸電線路跳閘故障，其故障網絡通道特性各不相同，這些不同會在同時形成的故障行波中得到體現。

四、技術參數：
故障定位
故障區間定位可靠性：≥95%
故障位置定位誤差：≤100米
有效檢測線路長度：≤30公里
行波傳感器寬帶：1kHz~2MHz
行波采樣率:≥MHz
行波電流測量范圍：150A~20kA
行波電流連續記錄時長：≥500μs

一般規范
?環境溫度：- 40℃~ +85℃
?環境相對濕度：0~ 99.9%RH
?大氣壓力：86kPa ~ 106kPa
?儲存溫度：- 40℃ ~ +85℃
?風速：0km/h ~ 100km/h
?線路負荷：系統耦合取電正常工作電流范圍20~ 1000A
?兼容性：能耐受500kV強電場、強磁場，具有可靠穩定的電磁兼容能力

五、總結：
輸電線路故障診斷系統是一款能夠準確分析出輸電線路故障位置的一款安防產品，它相當于線路的“智能醫生”，可以幫助線路運維人員準確找到故障點并對其進行修復。普通的依靠人力去檢查故障點，不僅費時還費力，使用這款設備能夠很好的解決這個問題。我司還有輸電線路可視化、覆冰、桿塔傾斜、導線測溫、驅鳥器、警示牌等一系列輸電線路監測產品。
迎您來電咨詢深圳特力康科技有限公司任哈哈： ①③⑥⑧②③⑤①⑥③⑤；0⑦⑤⑤-②⑨⑤00⑦⑥② 扣叩：①⑨②06⑦①⑨②⑦；
定制產品，報價為市場當前發布時參考區間價，實際價電議。

六、注意事項：
1，應注意避免設備掉落在地面上，或者受到其他物體較強的沖擊；
2，應注意避免太陽能板受外界較強沖擊，造成太陽能板破損；
3，安裝時應盡量讓太陽能板對著陽光方向；
4，安裝設備時應關斷電源開關，在安裝完成后再打開帶能源開關；
5，嚴禁私自拆卸結構或電路板，未經授權私自拆卸設備將失去保修權。
