礦用泵廠家，F(xiàn)QW50-25/W風泵報價

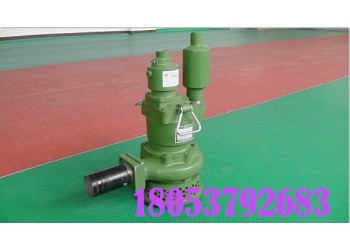

礦用風動潛水泵是我公司自行研制開發的一種新產品，本產品采用轉子與泵體同軸聯結的機械產品，采用立式結構、下泵式。
FQW型系列水泵適用于含有瓦斯與煤塵爆炸危險場所排水作業，可廣泛用于煤礦井下任何作業面，輸送含有煤粉、泥沙顆粒的地下水，使用安全、可靠，并有效地改善現場空氣質量。礦用風動潛水泵 FQW50-25/W風泵報價
FQW系列礦用風動潛水泵產品結構與工作原理
礦用風動潛水泵主要有泵體、氣馬達和過流等三部分組成，
1、泵體部分：分上、下兩腔，中間用密封圈將氣、水隔開。密封圈采用彈簧密封，并利用氣、水的壓力，使高壓氣、水分別進入上、下兩只密封圈內壁，使其內漲，增強密封效果。
2、氣馬達部分：由轉子、渦輪、軸承等組成。以壓縮空氣為動力、沖擊渦輪推動轉子高速運轉作功。
3、過流部分：由水輪、泵蓋、吸口、泵座等組成。水輪裝在殼體下腔轉子軸上，壓縮空氣從進氣口送入，轉子運轉帶動水輪，水輪里的水在離心力的作用下，壓入殼體出水渦道，順出水管排出。
FQW系列礦用風動潛水泵技術特點
煤礦用風動潛水泵結構緊湊，移動、裝拆、維修方便。泵體渦道采用高效節能水力模型，葉輪特殊設計。該水泵排污水能力強，流量大，揚程高等優點。
主要技術參數
水泵型號
額定流量
m3/h
額定揚程
m
工作氣壓
MPa
耗氣量
m3/min
質量
kg
外形尺寸
mm
FQW70-30/K
70
30
0.5
4.5～5
38
610×Ф450
FQW50-25/W
50
25
0.5
4.5～5
35
462×Ф347
FQW48-12/W
48
12
0.5
4.5～5
35
462×Ф347
FQW40-20/W
40
20
0.5
4.5～5
35
462×Ф347
FQW30-18/W
30
18
0.5
4.5～5
35
462×Ф347
FQW25-50/W
25
50
0.5
4.5～5
34
462×Ф347
FQW20-40/W
20
40
0.5
4.5～5
34
462×Ф347
FQW20-25/W
20
25
0.5
4.5～5
34
462×Ф347
