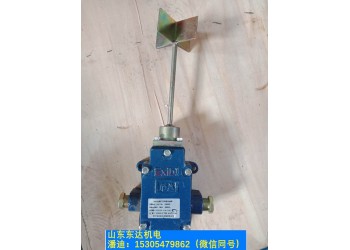

GUJ20堆煤傳感器概述

GUJ20堆煤傳感器與KHP-Z帶式輸送機保護裝置主機配接用于煤礦有瓦斯、煤塵的環境。堆煤保護取樣由堆煤傳感器實現，正常時煤位傳感器輸出端“C”輸出高電平，當煤位增高推移傳感器偏轉一定角度時，其內萬向接點導通， “C”輸出低電平，“滿煤”指示燈亮，經短暫延時，主機執行繼電器釋放，實現堆煤保護，同時發出語言報警信號。

GUJ20堆煤傳感器接觸電阻閉合接點的接觸電阻不大于0.1Ω,振動、沖擊和壽命試驗后不大于0.2Ω。


礦用防爆型轉速傳感器 皮帶機八大保護裝置 煤礦用本安型



GUJ20堆煤傳感器概述

GUJ20堆煤傳感器與KHP-Z帶式輸送機保護裝置主機配接用于煤礦有瓦斯、煤塵的環境。堆煤保護取樣由堆煤傳感器實現，正常時煤位傳感器輸出端“C”輸出高電平，當煤位增高推移傳感器偏轉一定角度時，其內萬向接點導通， “C”輸出低電平，“滿煤”指示燈亮，經短暫延時，主機執行繼電器釋放，實現堆煤保護，同時發出語言報警信號。

GUJ20堆煤傳感器接觸電阻閉合接點的接觸電阻不大于0.1Ω,振動、沖擊和壽命試驗后不大于0.2Ω。


GUJ20堆煤傳感器 技術性質

GUJ20堆煤傳感器堆煤傳感器受動力作用，探桿轉動至動作角度時應立即動作，輸出常開接點閉合；動作力撤除探桿自動返回原位經過復位角度時立即恢復，輸出常開接點短斷開。

電極式堆煤傳感器原理相同，當電極接觸煤堆時，在煤電阻小于1.5M±500K的情況下,經1-3秒延時,實現故障停機,保護皮帶。皮帶機正常運轉時，將機械推移式堆煤傳感器觸頭偏移15～60°或在兩根電極同時接觸到煤時，延時2～3秒，皮帶機應停機，監控儀主機“堆煤”指示燈亮，同時發出響亮的“堆煤”語言報警聲。

GUJ30堆煤傳感器性能參數

1、接點容量：DC 12V/0.5A (備注：用于經防爆檢驗合格的本質安全電路中) ；

2、接點接觸電阻≤0.1Ω，振動、沖擊后≤0.2Ω；

3、動作角度：30°±3°；復位角度：8°±3°；

4、動作性能：傳感器觸桿偏離正常位置至動作角度時，兩輸出端子應接通；傳感器觸桿自動返回原位到達復位角度時，兩輸出端子應斷開。

5、探桿動作力：≤9.8 N。

6、外形尺寸：369mm×157mm×71mm

7、重量： 3.0kg.

聯系方式：

山東東達機電有限責任公司

地址：山東濟寧任城經濟開發區山博路南，志學路西

       聯系人：潘

手機：15305479862（微信同號）

電話：0537-3169893

QQ：2131274419
