礦用高低水位自動排水控制裝置KPSF型氣控自動排水

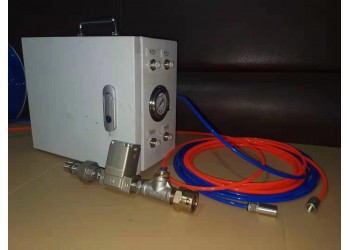

氣控自動排水裝置

1概述

    KPSF型風泵/隔膜泵自動排水裝置，主要用于煤礦風泵的自動控制。因礦用風泵是采用氣源作為動カ，排除了因電產生的安全隱患，越來越受廣大煤礦職工  的青睞。但是風泵在使用過程中，需設專人管理風泵，不僅占用大量的人力，而且人為因素可靠性差，再加上風泵自身特點，使用水倉地點水很淺，造成了工作時間短，在風泵排完水的情況下還繼續空運轉，造成風泵使用壽命大大降低，同時繼續運轉要消耗大量的氣源，引起煤礦壓風供氧系統氣壓源不足，容易造成安全隱患。

針對上述問題，我公司研發了風泵自動排水裝置。該裝置設計輕巧，安裝方便，能夠實現風泵有水工作，無水停止。減少勞動力及風泵的故障率，提高了工作效率，也避免了氣源的浪費。實現了節能減排，節約人力物力，給社會帶來了具大的經濟效益。

2工作原理特點及調試

全氣控，不用電，避免了煤礦井下因用電帶來的安全隱患、控制靈敏可靠、體積小、重量輕、安裝維修方便

1通氣，調壓器將壓力調整至0．05～0．1bar之間（大不超過3bar），將低水位傳感器緩慢插入近水池底部，風泵應該不工作。若工作，把氣管取出，調小壓力至風泵停止工作。然后再將低水位傳感器緩慢插入接近水池部，將高水位傳感器也緩慢插入水面以下5～250px左右，此時氣泵應該工作，若不工作，調大壓力。

2以上過程調試好后，將高水位傳感器取出水面，此時，風泵應該繼續工作將低水位傳感器取出水面，此時風泵應該停止工作。

3型號表示方法

K ：控制類  PS ：排水  F ：氣控

4技術要求

1裝置在下列環境條件下應能正常工作

a）動力用壓縮空氣，壓力應在0．2～0．7Mpa范圍

b）工作溫度：0℃～40℃

c）相對濕度：≤95％

d）環境大氣壓：80kPa～110kPa

e）適用于具有煤塵或瓦斯爆炸危險的煤礦井下：

f）無破壞金屬絕緣的氣體環境：

2貯存溫度：－40℃～60℃

說明：高、低水位間距視需要可任意調整。
