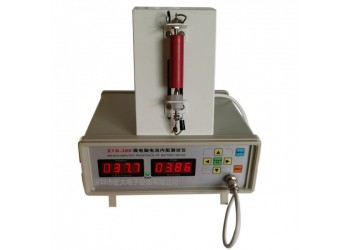

一、概述
KVR-208微電腦電池內阻測試儀是用于測量電池內部阻抗和電池酸化薄膜破損程度的儀器，以下簡稱儀器。它是對被測對象施加1KHz交流信號，通過測量其交流壓降而獲得其內阻。（它不同于多用表測量電阻的原理，它所測量的值是毫歐級，而多用表測量的值是歐姆級；且多用表只能測無電源對象的阻值，而內阻儀即可測無電源對象的阻值，也可測有電源對象的阻值，所以兩者不得等同）利用內阻阻值的大小來判斷電池的劣化狀態，（一般來說）其阻值越小電池的性能越好。因此，采用內阻進行測量電池的方法卻是速度快且可靠性高的一種好方法。
二、適用范圍
1、移動電話使用的鎘鎳、金屬氫化物鎳電池（組）、鋰電池；
2、鉛酸蓄電池和免維護蓄電池；
3、也可適用各類電池研究試驗的科研單位及生產廠家。
三、操縱工作準則
為了避免儀器或被測電池受到損壞，請遵循以下的準則：
1.使用前，請先檢查儀器的外殼是否有斷裂或缺少配件。特別注意連接器附近的絕緣。
2.檢查測試針是否導通，如果測試針有損壞或斷線現象，請更換后再使用本儀器。
3.同一固定板上的兩個測試針不得相接觸，以防短路。
4.切勿在爆炸性的氣體、蒸汽、酸性環境或灰塵附近使用本儀器。
5.測量時，電池內阻和電壓在儀器所測量的范圍之內，否則讀數不準，超過額定電壓（19。99V）會燒壞儀器。
6. 通過測量已知電阻的方式確認儀器的工作正常。如果儀器工作不正常，按本說明書指定的方法進行校驗，如仍有疑問，應把儀器送去維修。
7.如果保險絲損壞，應先關閉電源，然后更換相同規格的保險絲。
8.把連線端子插入儀器端口以前，應先將儀器的電源關閉。
9.嚴禁將儀器測量高電壓電源（如：220V電源或其它高壓電源），
否則后果自負！
四、綜合指標
1、 輸入電源：AC 220V 50Hz
2、 溫 度：0℃-50℃
3、 尺寸：300×250×100（mm）
4、 重 量：2.8kg
5、 保險絲保護：1A 250V快熔式保險絲
6、 顯 示 器：數字式
五、測量范圍及精度
表1 .技術參數
|
功能 |
量程 |
測量范圍 |
分辯率 |
測定時間 |
精度 |
輸入 阻抗 |
|
切換 內阻 |
200mΩ |
0.1-200mΩ |
0.1mΩ |
10mS |
±0.5 mΩ |
- |
|
2Ω |
1mΩ-2Ω |
1mΩ |
10mS |
±2mΩ |
- |
|
|
電壓 |
19.99V |
0-19.99V |
0.01V |
10mS |
±0.01V |
10K |
|
說明: 1、 測定時間：四端子接觸后約10mS. 2、 測定頻率：1KHz±5%方波. 3、 電壓：小于19.99V. |
||||||
