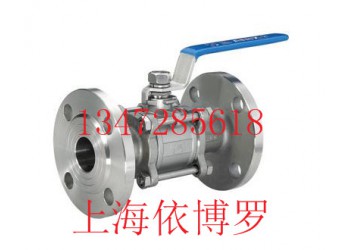

上海依博羅三片式法蘭球閥和閘閥是同屬一個類型的閥門，區別在它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。三片式球閥是近年來被廣泛采用的一種新型閥門。
上海依博羅三片式法蘭球閥連接尺寸：
|
SIZE |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
|
d |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
76 |
100 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
160 |
|
b |
14 |
16 |
16 |
18 |
18 |
20 |
22 |
24 |
24 |
|
f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
|
H |
75 |
95 |
90 |
110 |
130 |
140 |
170 |
180 |
250 |
|
w |
130 |
140 |
140 |
170 |
200 |
220 |
350 |
350 |
550 |
|
n-do |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
上海依博羅三片式法蘭球閥主要材料：
|
零件名稱 |
|
|
|
不銹鋼 |
碳鋼 |
|
|
螺栓 |
不銹鋼SS304 |
碳鋼 |
|
彈簧墊圈 |
不銹鋼SS304 |
不銹鋼SS304 |
|
螺母 |
不銹鋼SS304 |
碳鋼 |
|
閥蓋 |
不銹鋼CF8/CF8M |
碳鋼WCB |
|
閥體 |
不銹鋼CF8/CF8M |
碳鋼WCB |
|
球體 |
不銹鋼CF8 |
不銹鋼CF8 |
|
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
閥桿 |
不銹鋼SS316 |
不銹鋼SS304 |
|
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
壓緊螺母 |
不銹鋼SS316 |
不銹鋼SS304 |
|
彈簧墊圈 |
不銹鋼SS304 |
不銹鋼SS304 |
|
螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
|
手柄 |
不銹鋼SS304 |
不銹鋼SS304 |
