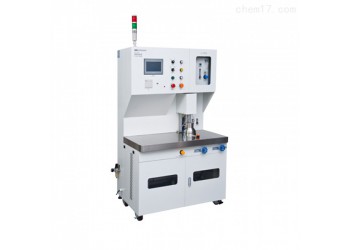

一．熔噴布過濾效率和氣流阻力測試臺概述：

熔噴布過濾效率和氣流阻力測試臺適用于測試45%-99.9%等級濾料效率測試，根據國際標準對過濾料進行測試。整個測試臺的設計結構緊密、輕便，而且在運行測試過程中，僅僅需要額外提供合適的電源和壓縮空氣（無水、無油），適合于實驗室、工廠等場合使用。

濾紙試驗中規定使用粒子計數法測定計數效率。試驗中推薦使用單分散氣溶膠。壓降的測量應在指定濾速下進行。

將濾紙固定在夾具上，試驗風量對應所需濾速。氣溶膠發生器產生的氣溶膠經調整，而后靜電中和（PSL），再與過濾后的試驗空氣均勻混合，然后進入試驗區透過濾料。

為了測定效率，在濾材的上游和下游各抽取一股空氣分流。使用粒子計數儀器，測定采樣氣流中各粒徑粒子的計數濃度，通過上下游之比，然后得到所測效率。

除此之外，還要測量試驗時的濾料阻力，手動調整控制流量。

產品符合JJF1190-2008《塵埃粒子計數器校準規范》

參考標準：

國標GB19082-2009

JG／T22-1999 一般通風用過濾器性能試驗方法

美國ANSI／ASHRAE52.1-1992一般通風用空氣凈化裝置試驗方法

歐洲EN779：2002一般通風用空氣過濾器—過濾性能的測定

日本JISB9908：2001通風用空氣過濾器裝置和電動空氣清潔器的試驗方法

歐洲EN1822 高效過濾器

ISO-29463 清除空氣中微粒用高效過濾器和過濾介質

二．組成部分

1.氣溶膠發生器

  主要用于需要高濃度氣溶膠的試驗，使用0.3um的PSL標準粒子，發出的主要粒子粒徑范圍≥0.3um,占總數的70%以上，可以持續穩定的產生氣溶膠。給濾料的上游，提供測試的粒子。

2.粒子計數器

  主要用于監測被測濾料的上下游粒子濃度,得出被測濾料的效率。

3.壓差傳感器

  主要用于測試被測濾料在一定試驗流量下的壓差（或者阻力）。

4.不銹鋼夾具

  主要用于被測濾料的壓緊和密封。

5.進口氣泵

  主要用于通過濾料的試驗流量，流量穩定，綠色節能，振動噪音小。

6.電器控制及軟件

  設備的電路控制及操作，軟件的運算及數據處理，上游濃度的穩定性判斷，操作控制，參數設置。

三．技術參數

型號	GS-R1009
測試效率范圍	45%-99.9%@≥0.3μm
測試面積	100cm?
測試壓差范圍	0-50pa±1% , 50-500pa±1.5%
被測濾料試驗流量	25-100L/min±2.5%(可調)
試驗氣溶膠類型	PSL粒子顆粒
計數器采樣流量	2.83L/min ±5%
粒子粒徑顯示	@≥0.3um
計數器激光光源	激光二極管
進口氣泵	連續工作穩定
數據內存容量	1∽1000組測量數據，可導出
屏幕顯示	彩色7寸觸摸屏
打印方式	內置式熱敏打印機
電源	交流220V/50Hz
功率	1kw
數據導出接口	USB
環境	使用環境：0∽40℃ 相對濕度 10∽70%
	儲存環境：0℃∽45℃  相對濕度0∽70%
標準附件	熱敏打印紙，軟管(外徑6mm和15mm)，使用說明書,檢測報告，合格證
外形尺寸	長1000X 寬 760X 高1750(mm)
材質	外殼鋼板烤漆，測試部件SUS304不銹鋼
重量	150Kg
質保	1年
配件
PSL氣溶膠發生器
靜電中和器
稀釋器
