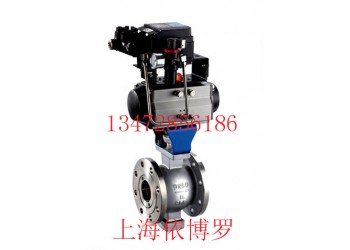

上海依博羅VQ640F氣動法蘭式V型球閥

點擊圖片查看原圖

單價：	面議
發貨期限：	自買家付款之日起天內發貨
所在地：	上海
有效期至：	長期有效
最后更新：	2023-02-01 14:55
瀏覽次數：	151

公司基本資料信息

依博羅閥業（上海）有限公司
[誠信檔案]
聯系人陳新朋(先生) 銷售經理
會員 [當前離線] [加為商友] [發送信件]
郵件3059271438@qq.com
電話021-61559758
手機13472856186
地區上海
地址上海市閔行區莘松路958弄28號

產品詳細說明

上海依博羅VQ640F氣動V型球閥

【產品概述】

上海依博羅氣動V型球閥是我公司引進國外技術制造的一種新型球閥。采用板簧加載的可動閥座結構，閥座與球體不會產生卡阻或脫離等問題，密封可靠，使用壽命長。

V型切口的球芯與金屬閥座之間具有剪切作用，特別適用于含纖維、微小固體顆粒及料漿等介質。控制造紙工業的紙漿顯得尤為優越。啟閉件采用V型球缺結構，完全解決了閥腔易沉積介質的問題。全開啟時閥門的流通能力大，壓力損失小。結構緊湊，通用性強，流量特性為近似等百分比，可調范圍大，可調比為100:1。蝸輪傳動V型球閥還具有調節并可靠定位的功能。V型球閥適用Class150～600、PN1.6～10.0MPa，工作溫度≤200℃的各種管路上，用于調節節管路中介質的壓力及流量，選用不同的材質，可分別適用于水、蒸汽、油品、氧化性介質、尿素、氨鹽水、中和水等多種介質。執行機構根據用戶要求配置GTD、AT、AW系列等氣動活塞式執行機構.

上海依博羅VQ640F氣動V型球閥【主要性能規范】

公稱通徑DN(mm)		25-300
公稱壓力PN(MPa)		1.6
公稱壓力 (MPa)	強度試驗	2.4
	密封試驗	1.8
材料代號		C	P		R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	球板	2Cr13	ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	閥桿	2Cr13	1Cr18Ni9Ti		0Cr18Ni12Mo2Ti
	密封圈	硬質合金
	填料	聚四氟乙烯、柔石墨
適用工況	適用介質	水、蒸汽、油品
	適用溫度	-28℃～500℃
執行器	型號	GT或AW系列
	氣源壓力	0.3-0.7MPa
執行標準		設計制造	結構長度	法蘭尺寸	壓力溫度	試驗檢驗
		GBT/12237	GB12221	GB9113	GB9131	GB13927

■安裝尺寸表

公稱通徑	尺寸								執行器型號 (僅供參考)
	對夾式			法蘭式
	D	L	L1	D	D1	D2	L	Z-D
25	64	50	25	115	85	65	102	4-14	GTD-65
40	82	60	25	135	100	78	114	4-18	GTD-80
50	100	75	32	145	110	85	124	4-18	GTD-100
65	120	85	38	160	125	100	145	4-18	GTD-100
80	131	100	45	180	145	120	165	8-18	GTD-115
100	158	115	50	195	160	135	194	8-18	GTD-125
125	180	135	55	215	180	155	213	8-18	GTD-160
150	216	160	65	245	210	185	229	8-23	AW13
200	268	200	80	280	240	210	243	12-23	AW17
250	326	240	92	335	295	265	297	12-25	AW20
300				405	355	320	338	12-25	AW20
