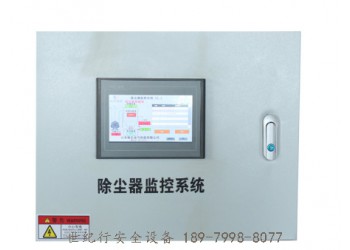

綜合監控管理系統——簡介：

    除塵器綜合監控管理系統是集壓差報警、溫度報警、轉速（鎖氣卸灰異常）、風速、軸承溫度、清灰參數、脈沖控制器監測于一體的新型除塵器綜合報警器裝置。能同時監控除塵器進出風口的壓力差，除塵器內溫度情況以及鎖氣卸灰閥是否正常運轉，清灰間隔，脈沖閥監測，當其中任意一項數值超過設定的數值就會報警，企業可根據自身情況進行操作，可聯動風機，溫度報警裝置可聯動熄滅裝置，用來降低除塵器溫度。
     如有需要可咨詢 江西世紀行:劉工：189-7998-8077

除塵器監控裝置主要功能或技術參數：

1.輸入電壓：AC220V ±15%

2.報警輸出：2組報警輸出，輸出接口為無源常開、常閉觸點，可擴展

3.信號采樣參數：

編號	項目	通道數量	檢測范圍	精度
1	壓力	2	正壓 0-1.6Mpa	0.2%FS
2	壓差	1	0 --   +5000pa	0.2%FS
3	溫度	1	-50 -- +200℃	0.2%FS
4	風速	1	10-- 50米/秒	0.2%FS
5	轉速	2	20-- 300轉/分鐘	0.2%FS

4、7寸液晶觸摸屏顯示，全中文操作界面

5、實時記錄存儲，每通道200條記錄存儲

6、聯網功能，支持Modbus數據上傳功能

氣體壓差報警裝置使用說明 ：
壓差報警儀采用進口感壓芯片，配合的電路處理和溫度補償技術，能測量氣體壓差大小。具有靈敏度高過載能力強干擾能力強、長 期穩定可 靠等優點。
1.接線說明：
壓差報警儀內有一個8P接線端子排，如右圖，1、2接220V交流電，6、7、8分別為繼電器的常閉、常開、公共端。

2.面板說明：
如圖，PV顯示測量值，SV顯示報警值，當測量值大于報警值時壓差報警儀報警。壓差報警儀有兩路報警輸出AL1和AL2。AL1報警時AL1指示燈亮，報警指示燈閃爍并發出蜂鳴聲，AL2報警時AL2指示燈亮，繼電器動作，繼電器接口為8P端子排上右邊(6、7、8)三個接線柱。
壓差報警儀上電默認顯示SV1的報警值，SV1和SV2出廠默認值為1500，即壓差大于1500PA時報警儀報警。按設置鍵切換顯示兩路報警值SV1和SV2， 按增加和減少鍵設置報警值。

3.安裝方法：
1.自攻螺釘安裝，打開面蓋，從4個角的安裝孔放入自攻螺釘，固定于墻面、安裝板上，再蓋回面蓋。
2.掛腳安裝，報警儀配有4個安裝掛腳，可以在殼體底部安裝掛腳，然后掛腳用螺釘固定于墻面或安裝板上。

4.安裝注意事項：
1.接口尺寸：φ8寶塔頭，長口為高壓接口，短口為低壓接口，若接反PV值為負值。
2.測干凈氣體時可以任意安裝，測潮濕、臟氣體時接壓口必 須垂直于地面安裝，避免進入接壓口。
5.主要技術指標：
工作電壓：AC220V
測量范圍：0-5KPA
測量精度：0.2%FS
測量速度：3次/秒
過載能力：1.5倍滿量程
繼電器觸點容量：AC220V/3A
繼電器觸點壽命：100000次
如有需要可咨詢 江西世紀行:劉工：189-7998-8077
