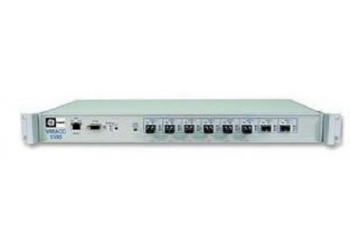

VMIACC-5595-208
ACC5595集線器
5595系列網絡集線器，是反射內存網絡數據交互的核心。
1 到 8 口可配置。
可插拔收發器支持單模或者多模模式。
1x 8 口 或者 2 x 4 口。
可以通過串口了解狀態進行控制。
產品簡介
vmic5565反射內存實時網絡傳輸系統是基于環型或星型的，高速復制的共享內存網絡。
產品特點
vmic5565網絡讓用戶能夠在不同操作系統參與的情況下共享不同計算機平臺上的應用程序的數據。
vmiacc-5595交換機： 自動旁路有故障或不連貫的反射內存節點
光纖反射內存網由網卡、路由器和光纖三部分組成，其中網卡選擇的型號是VMIC公司的VMIPCI-5565，路由器選擇的型號是VMIACC-5595。光纖反射內存網的最高傳輸速度為170Mbyte/s，最大可支持256個節點。 光纖反射內存網有環形和星形兩種構型；實際應用中結合了這兩種構型，見圖1，其網絡結構分為兩層，頂層為環形，底層則為星形，系統主控調度計算機和4個路由器形成頂層環形網，各設備計算機連接在路由器上，構成底層節點。這種混合結構的優點在于：一、由主控計算機發出的系統時鐘信息到達各個節點的時間比較短且較為一致，有利于系統設備間的同步運行；二、仿真系統有多種仿真組態方式，每種仿真組態方式需要的設備并不相同，而混合結構光纖反射內存網允許跳過不用的節點，這樣某些試驗組態下中用不到的設備節點就不需要開機運行。 圖 1 系統采用價格較為便宜的多模光纖，節點間最大傳輸距離為300米，已滿足試驗室的布線要求。但使用多模光纖時，頂層環形網實際是準環形的，頂層布線必須占用每個路由器的兩個端口。 2、半實物仿真系統設計 主控計算機通過光纖反射內存網設置仿真系統的仿真模式和設備配置，負責系統時鐘的發布，啟動、暫停或終止系統的運行，并監視在光纖反射內存網上的數據交換，從而掌握系統中每臺設備的運行狀態。該仿真系統運行時數據吞吐量很大，除了需要考慮基本的硬件因素外，還有考慮通訊協議和信息格式方案，以及軟件讀取數據的方式，這些都會極大地影響整個光纖反射內存網的運行效率。
作為雙端內存來工作，本地主機對它的反射內存地址空間進行寫操作，該地址空間是本地內存的一個端口。 RFM板自動地將這個新的數據從它的另一個端口傳出去，這個端口是連接在環狀體系結構的網絡上的光纖，工作速率為2.1G波特率。網絡中的下一個RFM板接收到這個新的數據，其本地內存將在400ns之內被更新。RFM產品的網絡可以大大節省軟件開發的費用，因為不需要編寫、測試任何的應用代碼，也無需編寫相應的文檔，更無需維護裝配信息和解碼信息，以及從輸入信息中解析數據。軟件成本是公司可以支配的獨立的最為昂貴的開銷。RFM產品無需軟件和學習曲線，將會大大節省產品的上市時間。
RFM產品的網絡提供許多超出標準網絡的特性。諸如雙端RFM，高速數據傳輸，以及軟件透明之類的特性使得RFM產品的網絡簡單易用，并可為多計算機連接提供強大有力的解決方案。與那些需要為附加的軟件開發時間、測試、維護、文檔以及額外的CPU要求提供開銷的傳統的連接方法相比，RFM產品的網絡提供了性價比極為優越的高性能的選擇。
