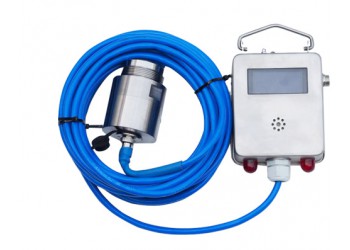

15米礦用本安型雷達物位傳感器GUL15

15米礦用本安型雷達物位傳感器是濟寧同創儀器儀表有限公司zui新研制出的新型雷達物位計，已獲得安標國家礦用產品安全標志中心有限公司的認證，適合煤礦井下使用。GUL15礦用本安型雷達物位傳感器（以下簡稱物位儀），系本質安全型，防爆標志為“Ex ib I Mb”。w主要用于料倉倉位的測量，現場顯示并產生信號傳給上位機或者綜合控制站，以達到及時準確的判定和控制料倉情況。



本產品采用FMCW（連續調頻波）雷達物位傳感技術，FMCW雷達儀表可fashe微波到介質表面，并連續調頻。同時，jieshou器連續jieshou，fashe器和jieshou器之間的頻差與到物料的距離成正比。

技術參數

頻率	F-波段（120GHz）	外殼材質	304不銹鋼
zui小測量距離	距螺紋末端15cm	物位顯示	選配物位顯示儀
zui大測量距離	15m	過程連接	M55*2 螺紋，可選配安裝法蘭DN50及以上
供電電壓	DC12V~28V	GPRS功能	支持2/3/4G卡、物聯卡（顯示器選配功能）
防護等級	IP68	測量精度	±3mm
波束角	3°	重量	約2Kg
輸出本安型	4~20mA/RS485/HART

安裝注意事項

1．在安裝前，請詳細檢查產品是否損壞，檢查接入電壓是否與本說明書一致。

2．物位儀安裝于料倉上部。其fashe為扇形角，雷達信號fashe立體空間為椎體型。在扇形區域內，盡量避開障礙物，讓fashe椎體不受梯子、管道、柱子特別是料流的影響。

3．GUL15的fashe角為3°，測量距離對應的的料倉底直徑宜大于（測量距離*2tan1.5°）。
