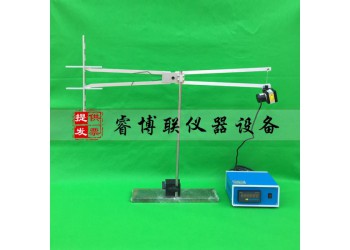

BWG350波紋管內徑測量儀 波紋管環剛度內徑測量儀 環剛度試驗內徑測量儀 波紋管環剛度試驗內徑測量儀 波紋管內徑變形量測定儀 GBT9647-2003 波紋管內徑典型裝置 混凝土預應力波紋管內徑測量儀
一、簡介：
波紋管內徑測量儀用于預應力混凝土橋梁用波紋管環剛度試驗內徑測量。滿足交通部《JT/T529-2016 預應力混凝土橋梁用塑料波紋管》和《GB/T9647-2015熱塑性塑料管材環剛度的測定》的要求。
二、波紋管內徑測量儀主要技術指標：
1、測量波紋管規格：Φ50mm～Φ350mm
2、測量分辨率：0.01mm
3、測量精度：±1%
4、LED數字顯示
5、電源：220V×50Hz
6、重量：5kg
三、安裝：
1、磁力表座與工作臺吸合。
2、磁力表座立桿與機架U型塊固定，保證垂直、牢固。
3、拉線端頭與活力臂連接。
4、位移傳感器的五芯接頭與數顯表插接。
5、接上220V電源。
四、操作：
1、打開數顯表的開關按鈕。
2、測量波紋管壓縮變形時，把活動臂深入到波紋管內，然后按數顯表上RST（黃色）按鍵清零。
3、開始做試驗。
五、波紋管內徑測量儀使用說明：
一）、根據波紋管試樣直徑選擇《標尺》長度，將《標尺》掛在兩個測量端的轉動軸銷釘處，位置必須相同。調整磁力表座手柄加緊的Φ12立桿傾斜角度，使《標尺》（或者編碼器拉繩）與波紋管試樣軸心線垂直。緊固螺絲手柄。
二）、測量波紋管的內徑
將儀表電源打開，按下功能鍵（MO）2秒以上，進入參數設定狀態，屏幕顯示di一個參數Fn00，按功能鍵（MO），直到Fn04（初始值），按下確定鍵EN，用↑↓來改變初始值，用（MO）移位，使初始值變為1000，再按EN確認，再按鍵RST退出。再把測量端放入100mm（或者200mm、300mm）的《標尺》內，再按鍵RST，屏幕顯示100.00（或者200.00、300.00）。然后把測量端放入需要測量波紋管內徑的管內，等數值穩定后讀取數值，則該數值為該波紋管的內徑。
