一、焊機電容器
1. 工藝
? 介質一邊緣加厚金屬化薄膜
? 殼體一阻燃ABS/PBT
? 內部一填充環氧樹脂
? 引出一鍍錫銅電極
2. 技術特點
? 低自感/低損耗/低ESR
? 工作電流大及電流處理能力高
? 易安裝、緊固
? 工作溫度：-25℃ +75℃
? 存貯溫度：-40℃+85℃
? 執行標準：IEC61071
3. CBB15規格尺寸
|
CBB15型號 SFPEC- |
額定電壓 |
容量 （μF） |
額定電流 Max.(A) |
外殼尺寸 L*B*H(mm) |
|
|
DC（V） |
AC(V) |
||||
|
1200- 0.47 |
1200 |
350 |
0.47 |
5 |
44*34*36 |
|
1200- 1 |
1200 |
350 |
1 |
10 |
44*34*36 |
|
1200- 2 |
1200 |
350 |
2 |
18 |
50*44*50 |
|
1200- 3 |
1200 |
350 |
3 |
25 |
50*44*50 |
|
1250- 40 |
1250 |
400 |
40 |
10 |
74*46*49 |
|
1250-系列 |
1250 |
400 |
可達 500 |
|
不定 |
4. CBB16規格尺寸
|
CBB16型號 SFPEC- |
額定電壓 |
容量 （μF） |
額定電流 Max.(A) |
外殼尺寸φ*H（mm） |
|
|
DC（V） |
AC(V) |
||||
|
1400- 10 |
1400 |
400 |
10 |
5 |
50*60 |
|
1400- 20 |
1400 |
400 |
20 |
10 |
50*60 |
|
500-2 |
1800 |
500 |
2 |
30 |
63*49 |
|
500-3 |
1800 |
500 |
3 |
40 |
63*49 |
|
500-4 |
1800 |
500 |
4 |
50 |
63*49 |
|
500-5 |
1800 |
500 |
5 |
65 |
63*49 |
|
500-6 |
1800 |
500 |
6 |
80 |
73*49 |
5. CBB65規格尺寸
|
型號 CBB65-50 |
額定電壓 |
容 量 （μF） |
額定電流 MAX.(A) |
外殼尺寸 φ*H（mm） |
|
AC(V) |
||||
|
500 |
50 |
8 |
50*125 |
電力電容器適用于高頻開關電源中濾波、吸收、隔直、諧振電路。用于EMI電 路，如高頻逆變焊機、UPS、電動汽車等。在電力電子領域中，起到隔直、母線側高次諧波濾除、IGBT吸收保護、阻尼、箝位等作用。

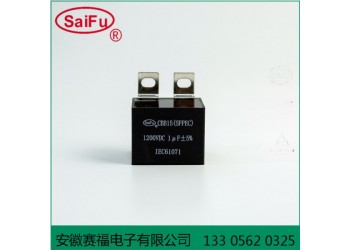

二、 產品外形
三、公司圖片
點擊圖片查看原圖
