1．概述
固定式氣體變送器通過對大氣中氧氣、可燃氣體、有毒有害氣體進行連續24小時在線檢測及聲光報警，不僅對特殊場合氣體濃度起到控制作用，對危險現場氣體泄漏更有預警作用，及時保護各種現場的生命以及財產安全。檢測儀采用進口傳感器結合高速、高精度處理電路，具有信號穩定，精度高、重復性好等優點，并且采用防爆設計，適用于各種危險場合。儀器輸出各種標準信號，可以兼容各種報警系統、PLC、DCS等控制系統。儀器廣泛應用于石油、化工、冶金、消防、煤礦、電力、船舶、環保、電信、醫療等行業。
2．技術特點
?采用高速、高精度處理電路，實現儀器測量的快速和準確
?三線制4-20mA信號和RS485數字信號輸出，可實時與計算機進行通訊
?即插即用國際標準智能化傳感器，現場維護非常方便
?大屏幕LCD顯示，功能箭頭指示讓操作一目了然
?配備紅外遙控，不開蓋實現參數調整
?全量程范圍的溫度數字補償
?遙控或者按鍵實現變送器在現場自由組態，如查看、設定、校準
?本安電路及防爆外殼設計，現場維護安全、方便、快捷
3．技術參數
殼體材料：鋁合金隔爆外殼
外型尺寸：125X106X153
隔爆等級：Ex d IIC T6
防護等級：IP66
整機重量：1.8Kg
精 度：±3%F.S.
LCD顯示內容：測量氣體名稱、實時數值、 50段柱狀圖顯示實時氣體濃度、氣體滿量程、氣體內部參數
LCD顯示模式：ppm、ppb、mg/m3、ug/m3、%VOL、%LEL
工作環境溫度：-20~50℃
工作環境濕度：10 ~ 95% RH 非凝露
模擬信號輸出：三線制4-20mA 線性輸出
數字信號輸出：標準RS485信號輸出，配合Moden及通訊軟件可與計算機進行通訊
工作電壓：24VDC（12~30VDC）
功耗：小于2W（催化燃燒），小于1W（其他）
4.安裝位置
根據氣體的比重及風向，變送器應安裝在離氣體可能泄漏地點處一米范圍內，這樣變送器的實際反應速度比較快，否則，有可能出現變送器安裝處可燃氣體或有毒有害氣體濃度不超標，而泄處局部氣體已經超標，變送器和主機卻不能報警的現象。
變送器安裝距地面高度應大于30厘米以防有水濺入。一般情況下，檢測比重小于空氣的有害氣體，探頭應安裝于房屋或設備的上方；比重大于空氣的有害氣體，探頭應裝于貼近地面處。
變送器安裝探頭應朝下，如在戶外安裝應在變送器上方加裝遮雨板。
注意：
?開放區域每一探頭的檢測范圍為60平方米，同時還要考慮氣體擴散、風向、溫度、濕度及區域封閉性等因素。
?安裝時還應考慮防塵防水和防高溫等保護措施。
5.安裝方法
用戶可以自行設計固定方式。但是要注意保持探頭的傳感器面和地面垂直。探頭固定后，將殼體上蓋螺釘卸下，把屏蔽（三芯3×1.5mm）傳輸電纜從過線通道插入。建議使用屏蔽軟芯（三芯3×1.5mm）電纜，將電纜接于端子位置。檢查接線牢固后，固定電纜和殼體上蓋。

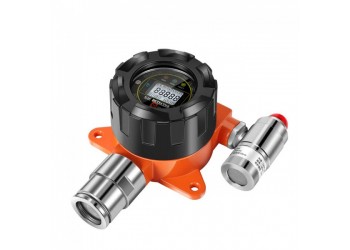

華誼環保異辛烷氣體傳感器
