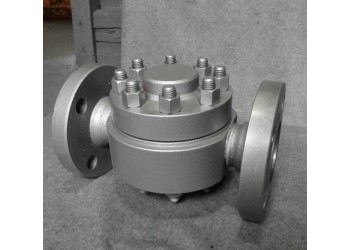

鐘型浮子倒置桶式疏水閥它是利用冷凝水和蒸汽的密度差的工作原理，內部結構是由杠桿系統連接倒吊桶，克服蒸汽壓力開關倒吊桶式疏水閥內部是一個倒吊桶為液位敏感件，倒吊桶開口向下。裝置剛起動時，管道內出現空氣和低溫冷凝水，此時疏水閥是全開放，空氣和低溫冷凝水迅速排出，裝置很快提升溫度。當蒸汽進入倒吊桶內，倒吊桶產生向上浮力，倒吊桶連接杠桿帶動閥心關閉閥門。倒吊桶上開有一小孔，能自動排空氣，當一部份蒸汽從小孔排出，另一部份蒸汽產生凝結水，倒吊桶失去浮力向下沉，倒吊桶連接杠桿帶動閥心開啟閥門。當蒸汽再進入倒吊桶內，閥門再關閉，循環工作，間斷排水。
鐘型浮子倒置桶式疏水閥產品特點
1、對凝結水的發生量適應性強，即可間歇排放，又可連續排放。
2、內部裝有大排量的雙閥座差壓機和SCCV關閉系統，體積小而排量大。
3、內部零件全部采用不銹鋼材質，并且安裝在閥蓋上，維修保養極為方便。
4、背壓率高（80％）。
5、汽水分離可靠，水汽經U型通道從閥體下部進入，閥內始終處于水封狀態，能有效阻止蒸汽泄漏。
6、敞口型的浮子抗水擊，設有排氣孔，防止汽鎖或氣堵現象，非凝結性的高溫氣體也可排除。
零部件材質
|
零件名稱 |
材料 |
|
閥體，閥蓋 |
鑄鐵，WCB,不銹鋼 |
|
浮桶 |
不銹鋼 |
|
閥座 |
不銹鋼 |
|
排氣閥 |
不銹鋼 |
|
過濾網 |
不銹鋼 |
技術參數
|
產品型號 |
主要參數 |
|||
|
閥體材料 |
MPA(MPa) |
z高允許溫度（C） |
適用介質 |
|
|
ER105,ER105F,ER110 |
碳鋼 |
1.6 |
425 |
蒸汽，凝結水 |
|
ER25-25,ER25-45,ER25-65 |
碳鋼 |
2.5-6.5 |
425 |
蒸汽，凝結水 |
|
ER32,ER34 |
碳鋼 |
10-12 |
425 |
|
