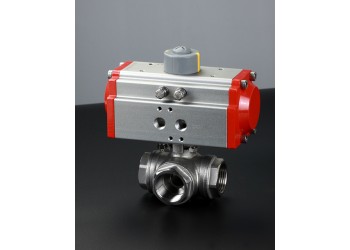

氣動內螺紋球閥是由雙（單）作用氣動活塞式執行器和內螺紋球閥組成。其閥體可分為整體式、二片式、三片式。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。氣動活塞式執行器采用低摩擦材料做成軸承套，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。本產品使用性能穩定，廣泛的用于石化、冶金、電力、輕工、醫藥等工業部門。
二、Q611F氣動內螺紋球閥工作原理： 當氣動執行器與電路和系統氣源接通后，空氣通過管道A或B管進入A缸（B缸）推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90°。氣動執行器頂部連動可視器，當綠色標志指向“開”字時標志閥門開啟?；匦牌餍盘枱艟G燈亮時閥門處在開啟位置，而紅燈亮時閥門處在關閉位置。定位器可調節閥門管道流量。
三、Q611F氣動內螺紋球閥產品特點：
☆球閥和執行器之間無支架連接，一體化的外型結構緊湊，減少設備空間。
☆球閥閥座采用彈性密封結構，密封可靠，啟閉輕松。
☆球閥閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。
☆閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。
四、Q611F氣動內螺紋球閥主要技術參數：閥體
閥體形式 內螺紋精鑄閥體
公稱通徑 DN6～100mm
公稱壓力 PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K
連接形式 管螺紋(G)、錐螺紋(NPT)
閥蓋形式 一體式
壓蓋型式 壓帽擰緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥內件
閥芯形式 O型球型閥芯
流量特性 快開特性
氣動內螺紋球閥執行機構
執行器型號 GT、SR、ST、AT、AW系列單雙作用氣動執行器
供氣壓力 0.4～0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -20～+90℃
作用形式 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
五、Q611F氣動內螺紋球閥主要閥體結構圖：
三片式氣動球閥(閥體) 二片式氣動球閥(閥體)
六、Q611F氣動內螺紋球閥主要零件材料：
1 左閥體 WCB、CF8、CF8M、CF3M
2 閥座 PEFE、PPL、304、316
3 球體 WCB、CF8、CF8M、CF3M
4 密封圈 PTFE/金屬石墨纏繞墊片
5 右閥體(中閥體) WCB、CF8、CF8M、CF3M
6 閥桿 2Cr13304、316、316L
7 填料壓蓋 WCB、CF8、CF8M、CF3M
七、Q611F氣動內螺紋球閥主要性能指標：
公稱通徑DN(mm) 6 8 10 15 20 25 32 40 50 65 80 100
允許壓差(MPa) ≤ 公稱壓力
動作范圍 0～90°
泄露量Q 軟密封為零泄露；金屬密封符合ANSI B16.104 IV級標準
基本誤差 帶定位器：小于全行程的±2%
回差 帶定位器：小于全行程的2%
八、Q611F氣動內螺紋球閥主要性能參數：
試驗壓力(Mpa) 公稱壓力(Mpa) 壓力級(class) JIS(K)
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
強度試驗 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封試驗 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
氣密試驗 0.5～0.7
九、Q611F氣動內螺紋球閥主要外形及連接尺寸：
公稱通徑 內螺紋連接
mm inch D L H G A
10 3/8 10 60 157 3/8″ 140
15 1/2 15 75 168 1/2″ 140
20 3/4 20 80 170 3/4″ 140
25 1 25 90 180 1″ 140
32 11/4 32 110 185 11/4″ 164
40 11/2 38 125 200 11/2″ 164
50 2 50 144 210 2″ 190
65 21/2 64 186 230 21/2″ 210
80 3 78 206 250 3″ 247
100 4 98 240 270 4″ 247
注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取z新數據。
